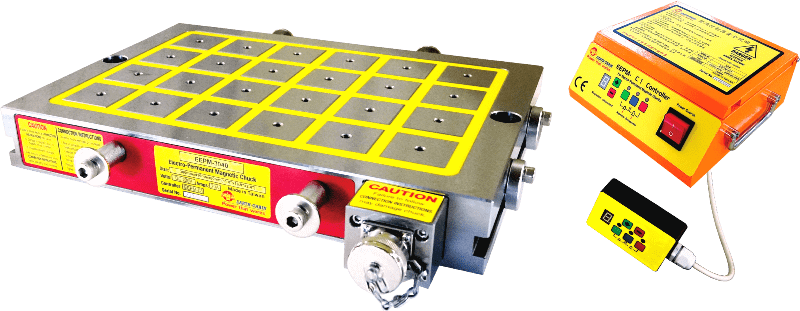

產品圖
永磁式電控磁盤-EEPM系列
- 磁力超強達1250kgf/100cm2±5%.。(4個磁極)
- 永久磁盤電控式結構設計；1~6秒鐘充、退磁，使用時不須持續供電，無溫升，可長時間使用，不會因溫度升高導致工件 變形影響精度。
- 配合導磁軟爪使用，加工時刀具暢行無阻，可作五面加工、鑽孔、攻牙、銑溝槽、成形加工一次完成；大幅提升工作效率， 減少重複定位公差達到精度要求。
- 徹底縮短工件裝置時間。
- 夾持面積能平均涵蓋完整加工範圍，可同時加工多件工作物，改善加工流程時間。
產品介紹影片
規格表

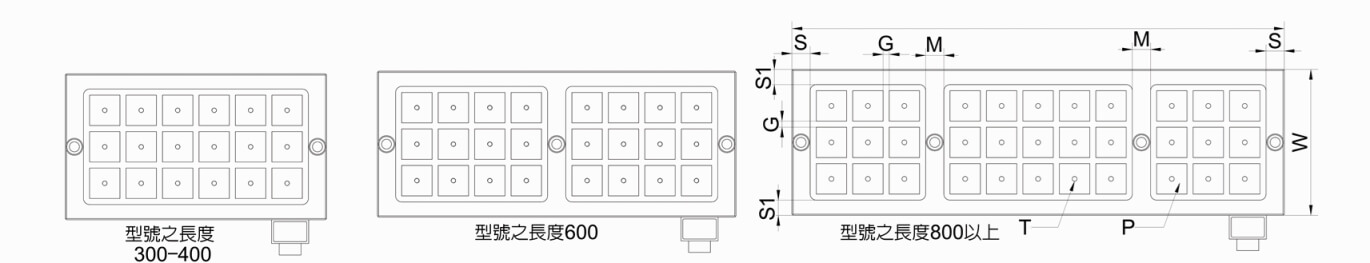

單位:mm
| 型號 | 尺寸 | 磁距 G |
磁極 P |
磁極數 | 總吸力 kgf ±5% |
磁盤 淨重 |
電壓 (單相) |
電流 AMP |
控制器 (已含) |
電壓 (單相) |
電流 AMP |
控制器 (已含) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | L | S | S1 | M | T | 高度 | ||||||||||||
| EEPM-2540B | 240 | 430 | 30 | 25 | -- | M8 | 60 | 10 | 50×50 | 18 | 5600 | 50kg | 磁盤 DC 220V 控制器 AC 220V / 480V |
18A | C1 | 磁盤 DC 380V 控制器 AC 380V / 440V |
16A | C1 |
| EEPM-2560B | 240 | 590 | 30 | 25 | 30 | 24 | 7500 | 69kg | 30A | C1 | 12A | C1 | ||||||
| EEPM-2580B | 240 | 810 | 30 | 25 | 30 | 33 | 10300 | 92kg | 30A | C1 | 19A | C1 | ||||||
| EEPM-2590B | 240 | 870 | 30 | 25 | 30 | 36 | 11200 | 98kg | 18A | C2 | 18A | C1 | ||||||
| EEPM-25100B | 240 | 990 | 30 | 25 | 30 | 42 | 13100 | 111kg | 26A | C2 | 14A | C2 | ||||||
| EEPM-3030B | 300 | 310 | 30 | 25 | -- | 16 | 5000 | 44kg | 20A | C1 | 8A | C1 | ||||||
| EEPM-3040B | 300 | 430 | 30 | 25 | -- | 24 | 7500 | 61kg | 30A | C1 | 12A | C1 | ||||||
| EEPM-3060B | 300 | 590 | 30 | 25 | 30 | 32 | 10000 | 82kg | 30A | C1 | 20A | C1 | ||||||
| EEPM-3080B | 300 | 810 | 30 | 25 | 30 | 44 | 13700 | 116kg | 25A | C2 | 13A | C2 | ||||||
| EEPM-3090B | 300 | 870 | 30 | 25 | 30 | 48 | 15000 | 123kg | 30A | C2 | 12A | C2 | ||||||
| EEPM-30100B | 300 | 990 | 30 | 25 | 30 | 56 | 17500 | 138kg | 35A | C2 | 19A | C2 | ||||||
單位:mm
| 型號 | 尺寸 | 磁距 G |
磁極 P |
磁極數 | 總吸力 kgf ±5% |
磁盤 淨重 |
電壓 (單相) |
電流 AMP |
控制器 (已含) |
電壓 (單相) |
電流 AMP |
控制器 (已含) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | L | S | S1 | M | T | H | ||||||||||||
| EEPM-4040B | 420 | 430 | 30 | 25 | -- | M8 | 60 | 10 | 50×50 | 36 | 11200 | 84kg | 磁盤 DC 220V 控制器 AC 220V / 480V |
18A | C2 | 磁盤 DC 380V 控制器 AC 380V / 440V |
18A | C1 |
| EEPM-4050B | 420 | 490 | 30 | 25 | -- | 42 | 13100 | 95kg | 26A | C2 | 14A | C2 | ||||||
| EEPM-4060B | 420 | 590 | 30 | 25 | 30 | 48 | 15000 | 100kg | 30A | C2 | 12A | C2 | ||||||
| EEPM-4080B | 420 | 810 | 30 | 25 | 30 | 66 | 20600 | 159kg | 30A | C2 | 19A | C2 | ||||||
| EEPM-4090B | 420 | 870 | 30 | 25 | 30 | 72 | 22500 | 169kg | 18A | C4 | 18A | C2 | ||||||
| EEPM-40100B | 420 | 990 | 30 | 25 | 30 | 84 | 26200 | 193kg | 26A | C4 | 12A | C4 | ||||||
| EEPM-5060B | 480 | 590 | 30 | 25 | 30 | 56 | 17500 | 129kg | 35A | C2 | 19A | C2 | ||||||
| EEPM-5080B | 480 | 810 | 30 | 25 | 30 | 77 | 24000 | 185kg | 30A | C4 | 13A | C4 | ||||||
| EEPM-5090B | 480 | 870 | 30 | 25 | 30 | 84 | 26200 | 196kg | 26A | C4 | 14A | C4 | ||||||
| EEPM-50100B | 480 | 990 | 30 | 25 | 30 | 98 | 30600 | 219kg | 30A | C4 | 12A | C4 | ||||||
單位:mm
| 型號 | 尺寸 | 磁距 G |
磁極 P |
磁極數 | 總吸力 kgf ±5% |
磁盤 淨重 |
電壓 (單相) |
電流 AMP |
控制器 (已含) |
電壓 (單相) |
電流 AMP |
控制器 (已含) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | L | S | S1 | M | T | H | ||||||||||||
| EEPM-6060B | 600 | 590 | 30 | 25 | 30 | M8 | 60 | 10 | 50×50 | 72 | 22500 | 165kg | 磁盤 DC 220V 控制器 AC 220V / 480V |
18A | C4 | 磁盤 DC 380V 控制器 AC 380V / 440V |
18A | C2 |
| EEPM-6080B | 600 | 810 | 30 | 25 | 30 | 99 | 30900 | 215kg | 30A | C4 | 19A | C4 | ||||||
| EEPM-6090B | 600 | 870 | 30 | 25 | 30 | 108 | 33700 | 240kg | 27A | C4 | 20A | C4 | ||||||
| EEPM-60100B | 600 | 990 | 30 | 25 | 30 | 126 | 39300 | 274kg | 32A | C4 | 21A | C4 | ||||||
| EEPM-8080B | 755 | 810 | 30 | 25 | 30 | 121 | 37800 | 271kg | 33A | C4 | 18A | C4 | ||||||
